¿COMO REPARAR UN MOTOR DE ARRANQUE?

El motor de arranque es un motor eléctrico que tiene la función de mover el motor térmico del vehículo hasta que éste se pone en marcha por sus propios medios (explosiones en las cámaras de combustión en el interior de los cilindros).

La información que voy a compartirte continuación es muy valiosa, representan horas de estudio y de experiencia para mi, solo te voy a pedir que si la valoras y deseas agradecérmela, lo hagas regalándome un G+1, en la parte superior derecha de este blog.

El motor de arranque consta de dos elementos diferenciados:

- El motor propiamente dicho que es un motor eléctrico ("motor serie" cuya particularidad es que tiene un elevado par de arranque).

- Relé de arranque: tiene dos funciones, como un relé normal, es decir para conectar y desconectar un circuito eléctrico. También tiene la misión de desplazar el piñón de arranque para que este engrane con la corona del volante de inercia del motor térmico y así transmitir el movimiento del motor de arranque al motor térmico.

Principio de Funcionamiento del Arranque
Cuando usted activa la llave  hacia la posición de arranque, un  alambre lleva la corriente de 12 voltios  hacia el rele de arranque  tiene un campo magnético, que al ser activado hace 2 cosas,primero, desliza un pequeño engrane llamado bendix ,hacia  los dientes  del flywheel o tambien llamada popularmete la cremallera, al mismo tiempo hace un puente de corriente positiva(+) entre el cable  que llega   al motor de arranque desde la bateria, y el cable  que surte de corriente los campos del  motor de arranque al suceder esto, el motor de arranque da vueltas  rapidas, con la suficiente fuerza para que el engrane pequeño; de vueltas  al flywheel ( cremallera).y asi se da inicio al arranque del  motor.

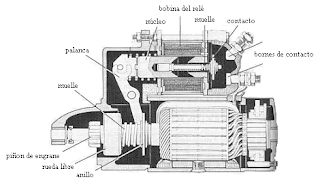

Estructura del motor de Arranque

 Partes del motor de arranque

1. Tapas delantera y trasera

2. Bendix

3. inducido o rotor

4. Campo electromagnetico

5. Carbones

6. Rele de arranque

Los motores de arranque, no son eternos y muchas veces el uso continuado, tratando de arrancar el motor, dania; los campos internos del motor de arranque, Asimismo internamente, el motor de arranque lleva unos carbones o brochas que se van desgastando con el uso.Es necesario darle un servicio de mantenimiento al motor de arranque que incluya un cambio de carbones, y lubricacion completa cuando estos carbones están gastados, unos resortes que se encargan de presionar los carbones contra el núcleo ya no pueden  estirarse mas; por esta  razon la coneccion es débil y, débil es la rotación y por ende; cuando usted prueba un motor de arranque fuera del motor, este puede estar funcionando; pero la condición de funcionamiento débil, puede confundir el diagnostico. Sea acucioso cuando haga la prueba.

 En algunos casos, y esto sucede con frecuencia cada vez que cambiamos el motor de arranque por uno nuevo,o reconstruido.

Diagnostico de fallas

Antes de desmontar el motor de arranque del vehículo tendremos que asegurarnos de que el circuito de alimentación del mismo así como la batería están en perfecto estado, comprobando la carga de la batería y el buen contacto de los bornes de la batería, los bornes del motor con los terminales de los cables que forman el circuito de arranque.



Falla 1. Los carbones o escobillas
En el motor de arranque las averías que mas se dan son las causadas por las escobillas. Estos elementos están sometidas a un fuerte desgaste debido a su rozamiento con el colector por lo que el vehículo cuando tiene muchos km: 100, 150, 200.000 km. esta avería se da con frecuencia. Las escobillas desgastadas se cambian por unas nuevas y solucionado el problema.


2. Falla Rele de arranque
Otras averías podrían ser las provocadas por el relé de arranque, causadas por el corte de una de sus bobinas. Se podrá cambiar solo el relé de arranque por otro igual, ya que este elemento esta montado separado del motor.

Comprobación del motor de arranque


Desmontando el motor de arranque del vehículo podemos verificar la posible avería fácilmente. Primero habría que determinar que elemento falla: el motor o el relé.

El motor se comprueba fácilmente. si falla: conectando el borne de + de la batería al conductor (A) que en este caso esta desmontado del borne inferior (C) de relé y el borne - de la batería se conecta a la carcasa del motor (D) (en cualquier parte metálica del motor). Con esta conexión si el motor esta bien tendrá que funcionar, sino funciona, ya podemos descartar que sea fallo del relé de arranque.

El relé se comprueba de forma efectiva: conectando el borne + de la batería a la conexión (B) del relé (la conexión B es el borne 50 que recibe tensión directamente de la llave de contacto durante unos segundos hasta que arranca el motor térmico. del vehículo). El borne - de la batería se conecta a (D) y también al borne (C) del relé, comprobaremos como el núcleo de relé se desplaza y saca el piñón de engrane (una vez que comprobamos el desplazamiento del núcleo hay que desconectar el borne - de batería a (C) ya que sino podríamos quemar una de las bobinas del relé), esto significa que el relé esta bien de lo contrario estaría estropeado.

Para comprobar el funcionamiento del conjunto motor-relé conectaremos primero (A) con (C) y después conectaremos el borne (+) de batería con el borne superior (E) y borne (B) o borne 50 del relé. El borne (-) de la batería se conecta con la carcasa del motor (masa). Cuando este montado el circuito, el motor de arranque funcionara. Para estar seguro de su perfecto estado conectaremos un amperímetro que nos dará una medida de intensidad que deberá ser igual a la preconizada por el fabricante para un funcionamiento del motor en vació.

Una vez que realizo el diagnostico que hago?

Hay dos posiblidades

1. El fallo es el rele de arranque: Sustituir el Rele de arranque por uno igual y solucionado el problema.

2. El fallo es el Motor: Desarmar el motor y revisar si tiene los carbones desgastados, de ser asi sustituirlos por unos iguales y listo.

Al desarmar el motor es recomendable tambien cambiar las bocinas y revisar el bendix o piñon de engrane en caso de presentar defectos por el uso sustituirlo.

En conclusion si vas a bajar el motor de arranque lo recomendable para que hagas una reparacion duradera (unis dos años) es:

1. Cambiar los carbones o escobillas.

2. Cambiar las bocinas.

3 Cambiar el bendix.

abajo tienes la imagen de unas bocinas:

ellas van el la tapa delantera y trasera y su funcion es que el inducido o rotor gire sin juego

A continuacion dejo los links de una serie de videos de como repara un arraque paso a paso:

http://www.youtube.com/watch?v=XRPzmhuK85E

http://www.youtube.com/watch?v=R_8fYHyUZUU

http://www.youtube.com/watch?v=cEo9KuAR1ss

http://www.youtube.com/watch?v=K_IOSSJSDzo

http://www.youtube.com/watch?v=xT9ka1wbb98

http://www.youtube.com/watch?v=-06lvHKzveM

http://www.youtube.com/watch?v=ya47DDf0JKk&feature=related





¿COMO DIAGNOSTICAR FALLAS Y REPARAR UN ALTERNADOR?

El Alternador es una de las partes mas importantes del vehículo, se encarga de suministrar la energía necesaria para el funcionamiento de todos los accesorios del vehículo y ademas de eso de cargar la batería, si el alternador se dañara, el vehículo seguiría funcionando con la energía de la batería pero solo por poco tiempo porque se descargaría pronto y no habrá energía para satisfacer las necesidades del vehículo.

La información que voy a compartirte continuación es muy valiosa, representan horas de estudio y de experiencia para mi, solo te voy a pedir que si la valoras y deseas agradecérmela, lo hagas regalándome un G+1, en la parte superior derecha de este blog.

¿Como funciona un alternador?
Los alternadores producen corriente, creando movimiento entre un conductor y un campo magnético los principios de electro magnetismo, controlan e indican, como, se produce esta energía. En un alternador, el rotor [que crea el campo magnetico] gira dentro del estator [el conductor]. La corriente alterna. AC, es inducida en el estator, luego cambiada a corriente directa DC por un puente de Diodos, para luego abastecer las necesidades del vehiculo. El proceso de convertir CA en DC se le conoce como Rectificación.

Partes de un Alternador
Cuando bajes el alternador de tu carro y lo desarmes te vas a encontrar con las siguientes piezas, hay muchos tipos de alternadores pero por lo general todos tiene la misma estructura y el mismo principio de funcionamiento.

1. Estructura del extremo

2. Estator y Placa de diodos.

3. Rotor

4. Estructura del otro extremo
5. Polea y ventilador
6. Rodamiento

7. Escobillas o carbones

8. Porta carbones

9. Reten de rodamiento

10. Rodamiento

Principio de funcionamiento del alternador:

El Rotor del alternador es excitado por una corriente que llegade la bateria a traves de los carbones o escobillas (7), al llegar esta corriente a la bobina del rotor crea un campo electromagnetico que al estar en movimiento induce una corriente alterna en el estator que esta formado por tres bobinas, Pero esta corriente es alterna y el vehiculo funciona con corriente directa por lo tanto esta debe ser transformada a traves de lo que se conoce como el puente rectificador o diodera.

¿Como saber si mi alternador esta funcionando bien?

Si tenemos dudas sobre el buen funcionamiente de nuestro alternador, debemos probarlo con el tester, midiendo el voltaje que este esta suministrando, para ello, con el vehiculo encendido, colocamos las puntas del tester en los polos positivos y negativos de la bateria, y medimos el voltaje de carga, este debe estar entre los 13 y 14.5 v para los carros de segunda generacion ( los que no usan computadora) y entre 14 y 16 voltios para los carros de tercera generacion (los que usan computadora), si los valores estan por debajo o por encima de los antes mencionados entonces debemos bajar y revisar el alternador.

Desmontaje y Prueba de los Componentes
Antes de comprobar cada elemento del alternador de forma individual, deberá efectuarse una limpieza de los mismos, eliminando la grasa, polvo y barro sin usar disolventes simplemente frotandolo con un trapo. Durante el desmontaje se miraran que no existe roturas, deformaciones ni desgastes excesivos.

 Comprobacion del Rotor

Con el terter seleccionando la escala ohmios, coloque las puntas como se muetra en la ilustracion para medir la continuidad de la bobina, la lectura debe indicar entre 2 y 6 ohmios segun el fabricante, si no da continuidad significa que la bobina esta rota y debe ser reemplazada por una nueva.

Luego de esto debemos corroborar que la bobina no esta ida a tierra para ello debemos medir continuidad entre la bobina y el rotor, pues estos deben estar aislados entre si para ello coloque las puntas del tester en la escala de resistencia baja como lo muestra la siguiente figura:



Si NO hay lectura en el tester significa que todo esta bien pero si hay lectura quiere decir que la bobina esta en corto y la misma debe ser sustituida por otra.

Luego de comprobar el buen estado del rotos debemos seguir con nuestro diagnostico probando ahora lo que se conoce como el estator, que esta formado por tres bobinas, unidas entre si con un punto común y con tres salidas bien identificadas.

 Como probar si las bobinas del estator están idas a tierra

Coloque el tester en la escala de ohmios y ponga las puntas entre alguno de los terminales de la bobina (por donde circulara la corriente) y el nucleo del estator (tierra), tal y como lo muestra la figua y si da alguna lectura, significa que la bobina esta ida atierra, debe asegurarse de que no haya continuidad entre estos dos componentes, si el tester da alguna lectura significa que hay continuidad y que la bobina esta ida atierra y debe remplazarse el estator.

Luego de esta prueba debe asegurarse de que las tres bobinas estan unidas entre si, para ello debemos medir continuidad entre cada una de ellas y debemos tener continuidad plena, para esto con el tester el la misma escala de ohmios, colocamos las puntas entre dos de los terminales de la bobina como lo muestar la segunda figuna.

ahí debemos tener una lectura baja, y debemos hacer lo mismo combinado los terminales de dos en dos, si al medir la continuidad entre algún par de terminles no obtenemos lectura significa que la bobina esta rota en alguna parte, de ser asi podeos revisarla y de ser posible empatarla pero lo mejor seria remplazar el estator.

Probar el puente rectificador.

En la mayoría de los alternadores, el equipo rectificador esta formada por una placa soporte, en cuyo interior se encuentran montados seis o nueve diodos, unidos y formando un puente rectificador hexadiodo o nanodiodo. Utilizandose para su comprobación un multimetro o ohmetro para comprobar los diodos, debiendo estar el puente rectificador desconectado del estator. Para la comprobación de los diodos se tiene en cuenta la característica constructiva de los mismos y es que según se polaricen dejan pasar la corriente o no la dejen pasar.

En diodos de cátodo base: conectar la punta de pruebas negativa del multimetro en la placa soporte y la punta de pruebas positiva a cada uno de los terminales aislados de los diodos, nos tendrá que mostrar el multimetro una medida de resistencia muy pequeña o próxima a cero esto indica que el diodo conduce (deja pasar la corriente eléctrica) en caso contrario si da una resistencia alta o infinita indica que el diodo esta perforado.
Si se invierten las conexiones conectando la punta de pruebas positiva al soporte y la punta negativa a cada uno de los terminales de los diodos aislados entonces el valor de resistencia debe ser alto o infinito sino es así indica que el diodo esta en cortocircuito.

En diodos de ánodo base: conectar la punta de pruebas del multimetro negativa al soporte y la punta positiva a cada uno de los terminales aislados de los diodos. En esta situación el multimetro nos tendrá que dar una resistencia muy alta o infinita (el diodo no deja pasar la corriente), en caso contrario indica que el diodo esta cortocircuitado.
Si se invierten las conexiones punta positiva en la placa soporte y punta negativa en los terminales aislados de los diodos. En esta situación el multimetro tendrá que dar una resistencia muy pequeña o próxima a cero (el diodo deja pasar la corriente) en caso contrario indica que el diodo esta perforado.
Si después de hacer las comprobaciones sabemos que un diodo esta perforado o cortocircuitado, lo reemplazaremos por otro en caso de que se pueda desmontar, sino es así cambiaremos la placa soporte entera.

 Comprobación de los diodos montados en el puente rectificador

Puente rectificador hexadiodo:

Conectar la punta de pruebas positiva de multimetro al borne de conexión de masa del puente y la punta negativa a los bornes de conexión de las bobinas del estator. En cada una de las pruebas la resistencia medida debe ser próxima a cero en caso contrario indica que el diodo esta perforado.
Conectar ahora para comprobar los otros tres diodos, la punta de pruebas positiva a cada una de las conexiones de las bobinas del inducido y conectar la punta de pruebas negativa en el borne positivo de salida de corriente. En cada una de las pruebas la resistencia medida debe ser próxima a cero en caso contrario indica que el diodo esta perforado.
Realizar nuevamente las dos comprobaciones anteriores pero invirtiendo las puntas de prueba, con lo cual en ambos casos el multimetro nos tendrá que dar un valor de resistencia muy alto o infinito sino es asi indica que el diodo en cuestión esta cortocircuitado.

En caso de haber algún diodo cortocircuitado o perforado debe sustituirse el puente completo.

Puente rectificador nanodiodo:

En estos puentes, ademas de efectuar las pruebas correspondientes a su equipo hexadiodo vistas anteriormente, deberá comprobarse el conjunto de los diodos auxiliares.
Conectar la punta de pruebas positiva a las conexiones donde se conectan las bobinas del estator y la punta de pruebas negativa a la salida común de los diodos auxiliares. El multimetro nos tendrá que indicar una medida próxima a cero en caso contrario indica que el diodo esta perforado.
Invertir las conexiones hechas anteriormente y comprobar que el multimetro indica una resistencia muy alta o infinita, sino es así, indica que el diodo esta cortocircuitado.

En caso de haber algún diodo cortocircuitado o perforado debe sustituirse el puente completo.

Comprobación de las escobillas

• Comprobar que las escobillas se deslizan suavemente en su alojamiento del soporte y que el cable de toma de corriente no esta roto o desprendido de la escobilla.
• Comprobar que las escobillas asientan perfectamente sobre los anillos rozantes y que su longitud es superior a 10 mm; de ser inferior a esta longitud, cambiar el conjunto soporte con escobillas.
• Con un multimetro, comprobar la continuidad entre el borne eléctrico del portaescobillas y la escobilla, y ademas el aislamiento entre ambas con respecto a masa.

 A tener en cuenta antes de montar y desmontar el alternador en el vehículo

• Al montar el alternador en el vehículo, tener en cuenta su polaridad antes de conexionarlo, ya que, si se invierte la polaridad en la batería, los diodos pueden resultar dañados.
•  El alternador no debe funcionar nunca en vació, o sea, a circuito abierto.
•  Antes de desmontar el alternador del vehículo, para su comprobación o reparación, deberá desconectarse la batería.
•  Si se van a realizar operaciones de soldadura eléctrica en el vehículo, desconectar previamente del alternador.

Fiat Regata se Apagaba Rodando

Tengo un fiat regatta motor 200cc lo encendia en la la mañana y todo normal, cuando me iba al trabajo, iba en el camino y se apagaba. Luego no habia manera de que encendiera hasta pasado unos 20 minutos que encendia normalmente y se repetia el ciclo. ¿que pasaba? ¿que hay que hacer en estos casos? sigue leyendo y te cuento como resolvi el caso.
1. Mi carro Tiene bomba electrica por lo que cuendo el carro se apaga verifica que le este llegando gasolina al carburador, para ello cuando el carro presente la falla y no quiera encender desconecta la manguera que surte de gasolina la carburador ( la que viene de la bomba) y pasa el swich, si sale gasolina por la manguera, descarta la bomba de gasolina.

2. Verifica si llega chispa a las bujias, para ello desconecta uno de los cables que va a las bujias y llevalo a un punto de masa pidele a alguien que trate de encender el vehiculo y nota si tiene chispa. Si no llega chispa hay varias alternativa o la bobina esta mala o la bobina captadora no esta cortando la corriente, en el caso mio no usa bobina captadora sino un sensor de punto muerto superior en la polea del cigueñal.
3. Prueba la bobina, o sustituyela por otra y si aun no enciende, seguro es el sensor de punto muerto superior que esta malo o tiene exceso de suciedad, aceite etc.

Pero El dato es el siguiente Los sintmoas del falla de sensor de punto muerto superior, es que o el carro no enciende o se apaga cuando el motor esta caliente y enceinde nuevamente cuendo este se enfria. revisen el sensor de punto muerto superior y el de RPM que esta en la caja. ah esta el problema se los garantizo.

¿Como saber si mi bateria esta Mala?

Algunas veces, por la mañana, tratamos de encender el auto, pero nos damos con la sorpresa, que el motor de arranque o no da marcha o no gira con la suficiente fuerza le pasamos corriente de otro vehiculo; el motor arranca; nos vamos a trabajar, y regresamos por la noche, sin ningún problema; pero al día siguiente, el problema se repite. ¿Que hacer?

La información que voy a compartirte continuación es muy valiosa, representan horas de estudio y de experiencia para mi, solo te voy a pedir que si la valoras y deseas agradecérmela, lo hagas regalándome un G+1, en la parte superior derecha de este blog.

Lo primero que debemos hacer es descartar de que se trata de un falso contacto de los bornes de la batería, para ello los limpiamos con una lija, los colocamos de nuevo y nos aseguramos de que estén bien ajustados, si el problema persiste lo recomendable es intentar con otra batería (pedirla prestada) y si el carro arranca con toda normalidad pues su batería se esta descargando, sin embargo no podemos asumir de una vez que esta mala, puede deberse a una fuga de corriente de su auto que durante la noche descarga la batería, para descartar eso en la noche cargue la batería y asegúrese de que este bien cargada, luego desconecte uno de los bornes de la batería, y al día siguiente en la mañana conéctelo de nuevo e intente encender el auto, si el auto no da arranque entonces es porque la batería no esta reteniendo la carga y debe remplazarla.
COMO CORROBORAR SI UNA BATERÍA ESTA CARGADA MIDIENDO EL VOLTAJE
Capacidad aproximada se puede estimar a partir del voltaje de los polos. Para ello se mide el voltaje de la batería sin carga alguna:
Estimación de la capacidad según el voltaje
Voltaje de los conectores Capacidad aproximada
12,65 V 100 %
12,45 V 75 %
12,24 V 50 %
 12,06 V 25 %
11,89 V 0 %
